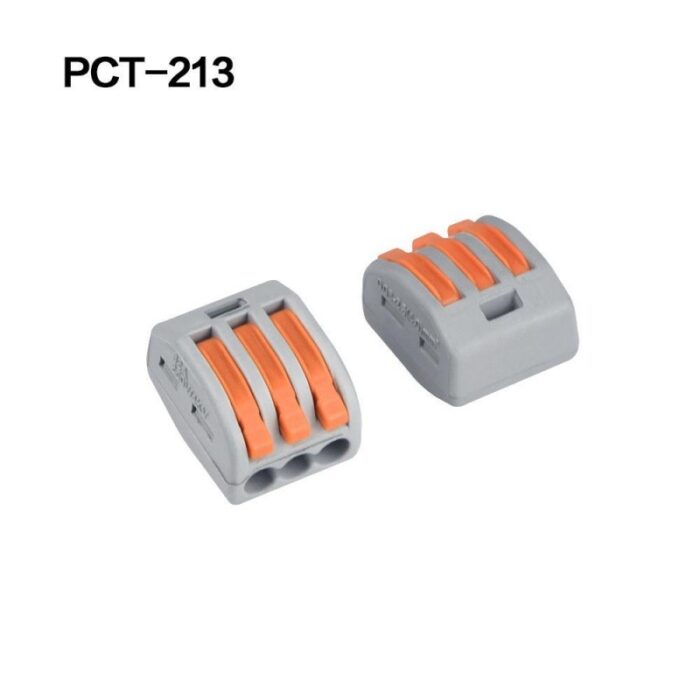

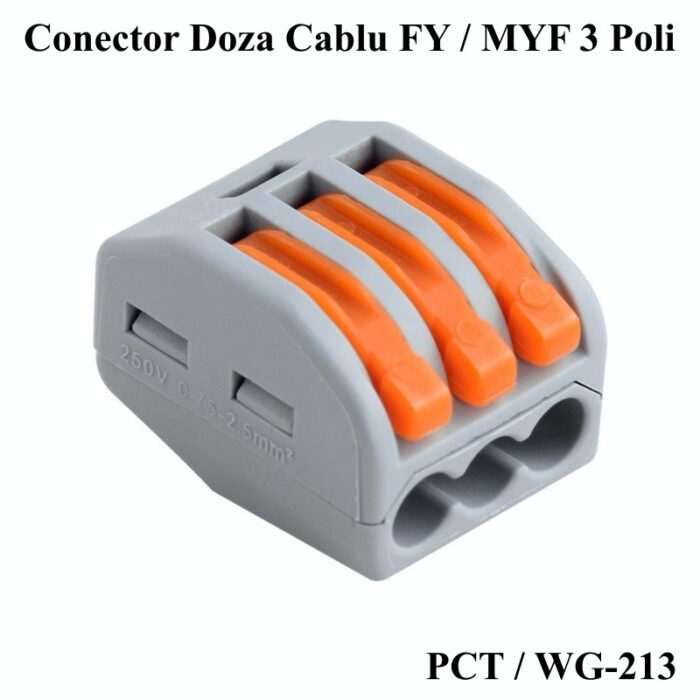

Conectorul de doza PCT-213 pentru 3 Fire, este o mufa de legatura foarte utilizata de catre electricieni,

profesionisti sau amatori, pentru utilitatea si randamentul lor maxim in spatii mici si in legaturi de cablaje.

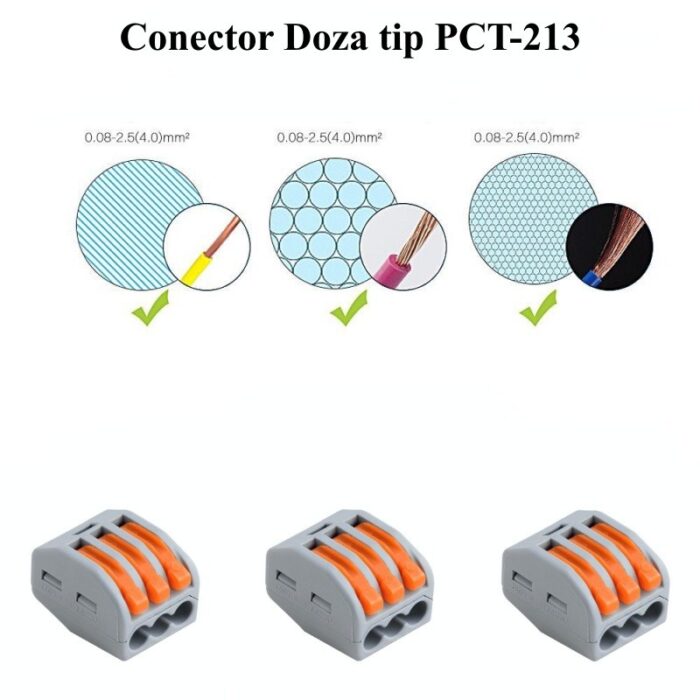

Fiind foarte ultil pentru legatura firelor solide sau litate cu sectiunile intre 0,08-2,5mm.

Conector se poate utiliza in legatura a opt fire gen capat de fir.

Acesta este foarte des folosit in doze de legatura, de aparataj electric, sau conexiuni libere.

Deoarece conectorul este foarte compact si permite utilizarea lui in locuri mici,

acesta multiplica conexiunea de la 1 fir la 2 circuite.

Conexiunea firelor la conector se face foarte usor, se ridica manetele de prindere, se

introduce cablul apoi se lasa manetele pe conector, astfel realizandu-se conexiunea de

legatura intre fire.

Scoaterea firelor se realizaza foarte usor prin ridicarea parghiei si astfel se elibereaza presiunea clemei ce apasa pe fir,

aceasta operatiune permitand scoaterea firelor fara smulgere.

Bloc de borne cu 3 conductori; cu manete de operare; max. temperatură de funcționare continuă 85 °C.

Detalii tehnice:

Numărul total de puncte de conectare: 3

Numărul total de potențiale: 1

Culoare: gri

Gradul de poluare (1): 2

Tensiune nominală EN (1) [V]: 400 V

Tensiune nominală la supratensiune (1) [kV]: 4 kV

Curent nominal [A]: 32 A

Tehnologie de conectare (1): CAGE CLAMP®

Tipul conductorului (1): solid + catenar fin

Secțiune transversală din (1) [mm²]: 0,08 mm²

Secțiunea transversală până la (1) [mm²]: 2,5 mm²

Secțiune transversală din (1) [AWG]: 28 AWG

Secțiune transversală până la (1) [AWG]: 14 AWG

Tipul conductorului (2): catenar fin

Secțiunea transversală de la (2) [mm²]: 0,08 mm²

Secțiunea transversală până la (2) [mm²]: 4 mm²

Secțiune transversală din (2) [AWG]: 28 AWG

Secțiune transversală până la (2) [AWG]: 12 AWG

Lungime detașată de la (1) [mm]: 9 mm

Lungime decupată până la (1) [mm]: 10 mm

Lungime detașată (1) [in]: 0,37 in

Tipul cablajului: Cablajul de intrare laterală

Greutate [g]: 4,2 g

Lățime [mm]: 20mm

Înălțime [mm]: 13mm

Lungime [mm]: 16mm

Conținut pachet:

1 x Conector Doza 3 Fire 4KV / 32A, PCT-213
